Sentryum Rack module
  • Sentryum Rack Cabinet
Rango de Potencia: 20 - 160 kVA
1-3:3 1-3:1

 HIGHLIGHTS

  • Alta adaptabilidad a la tensión de entrada
  • Compatible con entornos industriales
  • Solución modular Plug & Play
  • Apto para instalaciones modulares y SAI independiente
  • Flexibilidad total

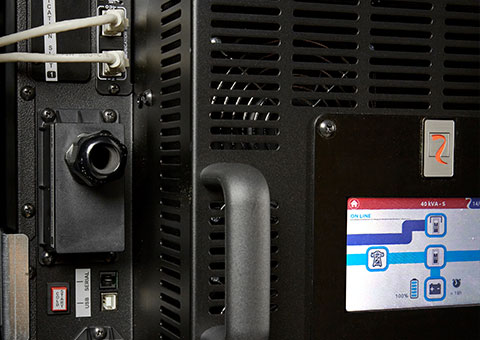

  • Pantalla táctil gráfica

La gama Sentryum Rack ha sido desarrollada especialmente para garantizar la continuidad de alimentación en todos los sectores considerados críticos debido a las condiciones ambientales específicas o procesos industriales que requieren protección. Es un auténtico SAI de doble conversión ON LINE, disponible en una versión independiente de 20 kVA/kW y en versiones modulares de entre 20 y 160 kVA/kW. El Sentryum Rack está disponible en configuraciones de salida tanto monofásica como trifásica. Admite entradas monofásicas y trifásicas sin necesidad de configuraciones especiales o intervención del operador. La distribución de la tensión puede variar durante el funcionamiento sin ninguna operación manual o restablecimiento, por lo que el SAI detecta automáticamente la tensión de entrada y se comporta en consecuencia.

Solicitud de Información »

Alta eficiencia, disponibilidad de alimentación y fiabilidad

Esta serie se basa en Sentryum y ha heredado fundamentalmente sus principales tecnologías y versiones de módulos independientes:

  • Toda la potencia nominal disponible hasta 40 °C (factor de potencia de unidad kVA=kW) y hasta un 96,3 % de eficiencia VFI
  • Impacto cero sobre la fuente gracias a una THDi de entrada muy baja <3 %, un factor de potencia de entrada de 0.99, la función «power walk-in» y la función de arranque retardado «power walk-in»
  • Corriente de recarga de la batería de hasta 20 A y amplia gama de bloques de batería (los bloques de batería estándar 20+20 con 12 V y punto central neutro pueden ajustarse entre 15+15 y 22+22)
  • Inversor IGBT de tres niveles, valor muy bajo de THDv de salida
  • Hasta el 270 % de la corriente del inversor durante 200 ms y 150 % durante 300 ms, lo que permite al sistema hacer frente a picos de carga repentinos (sin intervención del bypass estático) y proporcionar la corriente de cortocircuito si es necesaria durante el funcionamiento con batería
  • Función «cold start» para arrancar el SAI desde la batería.

Además, Sentryum Rack proporciona una función de filtrado y corrección del factor de potencia de la red eléctrica aguas arriba del SAI, eliminando así los componentes armónicos y la potencia reactiva generada por las cargas.

 Compatible con entornos industriales

El bloque de construcción básico es un módulo de 20 kVA/kW. Sus bornes de conexión están dispuestos de forma que las conexiones de las señales de comunicación estén aisladas y separadas de las conexiones de alimentación (entradas, salida, batería), para asegurar así la total inmunidad a interferencias generadas por la red de suministro de energía, que generalmente presenta perturbaciones en los entornos industriales.

El armario Sentryum Rack está disponible en 2 versiones: con salida monofásica y trifásica; está diseñado para alojar hasta 3 módulos (60 kVA/kW) y puede conectarse en paralelo para un total de 8 módulos y 160 kVA/kW de potencia. El armario Sentryum Rack tiene un panel de distribución que contiene todos los dispositivos para desconectar cada módulo (3 seccionadores de rectificador de entrada, 3 seccionadores de bypass de entrada, 3 seccionadores de salida y 3 portafusibles de batería), así como un bypass de mantenimiento manual que aísla los 3 módulos y garantiza la continuidad de alimentación de la carga.

Ambos módulos y armarios cuentan con la línea de bypass separada de la línea de rectificador, garantizando una mayor disponibilidad del suministro de energía para el sistema SAI y ampliando así esta ventaja a la carga.

Flexibilidad: armario de rack e independiente

El módulo Sentryum Rack puede utilizarse como unidad independiente o en configuración en paralelo; con solo incorporar el kit paralelo para cada módulo, se puede ampliar el sistema SAI en función de las necesidades (de 20 a 160 kVA/ kW). Cada módulo es completamente independiente en lo que respecta al control y la gestión de las interfaces del operador, lo que facilita todas las operaciones de supervisión, control y detección de fallos, y asegura mayor certeza de que los problemas de funcionamiento en piezas o accesorios no puedan propagarse al sistema entero. El Sentryum Rack asegura la escalabilidad vertical que minimiza el espacio ocupado por el sistema, por lo que el usuario puede contar con una capacidad de alimentación de entre 20 y 60 kVA/kW para un armario Sentryum Rack individual sin tener que aumentar el espacio ocupado.

El módulo de 20 kVA/kW en la versión independiente está dotado de conectores de alimentación plug-in Harting de entrada/salida (entradas, salida, batería) con un cable eléctrico de tres metros de longitud para colocar el cableado según la carcasa de instalación. Estos cables no se suministran si el módulo solicitado va a montarse dentro del armario Sentryum Rack, ya que vienen instalados de serie en su interior para la máxima ampliación del armario, incluyendo también todo el equipamiento necesario para el funcionamiento en paralelo de los módulos. La versión independiente del módulo puede alojarse en cualquier armario o carcasa adecuados y es compatible con la anchura estándar de 19”.
